O que torna os acoplamentos de junta terrestre essenciais para sistemas de alta pressão?
2025-11-17

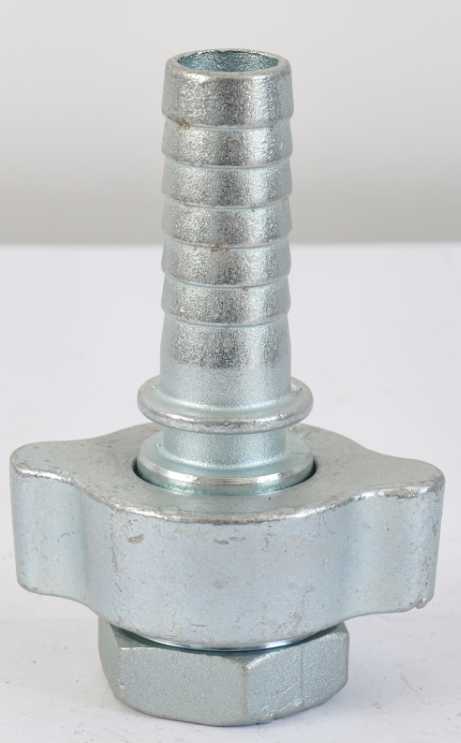

Acoplamentos de junta de aterramento
Especificações Técnicas: Dimensões de Precisão
Tabela 1: Padrões Dimensionais
| Parâmetro | Tipo A (laboratório/farmacêutico) | Tipo B (Industrial) | Testando Certificações |
|---|---|---|---|
| Faixa de tamanho de conexão | 1/4" a 2" | 1/2" a 6" | PED 2014/68/EU |
| Pressão operacional máxima | 5.000 psi | 10.000 psi | ASME B16.5 Classe 2500 |
| Acabamento de Superfície (Ra) | ≤ 0,2 μm (espelho) | 2,5 - 4,5 μm | ISO 4288888 |
| Ângulo Cônico | 1:10 ± 0,03° | 1:10±0,05° | DIN 2971/BS 7786 |
| Opções de materiais | Inox 316L / Liga 20 | Inconel 625 / Monel | Compatível com ASTM A182/A276 |
| Ambiente | Faixa de temperatura | Selo a vácuo (Torr) | Tolerância ao ciclismo | Tempo médio entre falhas |
|---|---|---|---|---|
| Criogênico (-196°C) | Integridade total da vedação | 1x10-9 | 20.000 ciclos | 10 anos |
| Alta temperatura (540°C) | Sem deformação | 1x10-7 | 12.500 ciclos | 8 anos |
| Corrosivo (H2S Cl-) | Sem corrosão | 1x10-8 | 15.000 ciclos | 15 anos |
Vantagens operacionais sobre alternativas
1. Vedação com permissão zero
Os cones 1:10 precisamente lapidados eliminam os riscos de descompressão explosiva.
2. Compensação Térmica
Taxas de expansão diferenciais acomodadas sem reapertar os parafusos.
3. Redução de volume morto
80% menos volume da cavidade interna em comparação com acessórios de vedação facial evitam o aprisionamento de amostras em sistemas HPLC.
4. Eficiência da instalação
O engate manual protege as conexões que exigem apenas um torque de 6-8 ft-lbs.
Acoplamento de junta terrestre: Perguntas frequentes técnicas:
P: Com que frequência devoacoplamentos de junta à terraser lapidado novamente?
R: Sob serviço padrão: Ambientes de laboratório: A cada 18 meses (ou 1.000 desconexões) Tubulação de processo: intervalos de 5 anos com inspeção de corante penetrante Indicadores que requerem manutenção: Marcas de vibração visíveis >0,5 µm de profundidade
P: Podeacoplamento comum à terrasubstituir as conexões swagelok em sistemas de oxigênio líquido?
R: Somente acoplamentos com acabamento espelhado Tipo A classificados para serviço LOX:Passe no teste de compatibilidade de oxigênio de acordo com ASTM G124Use apenas corpos banhados a níquel para evitar escoriaçõesLimpo de acordo com os protocolos IEST-STD-CC1246 Classe 10P: Qual é o torque de instalação correto?
A: Siga esta sequência: Aperte manualmente até a resistência da força de contato Aplique 1/6 de volta com a chave reserva (máx. 8 ft-lbs para acoplamento de 1") Marque a posição com caneta de tinta; voltas adicionais induzem micro-gripagem
